Имя

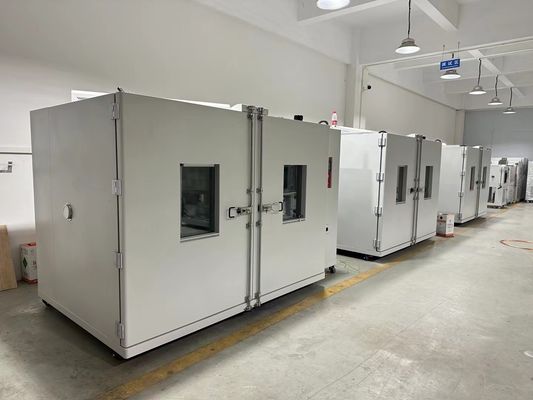

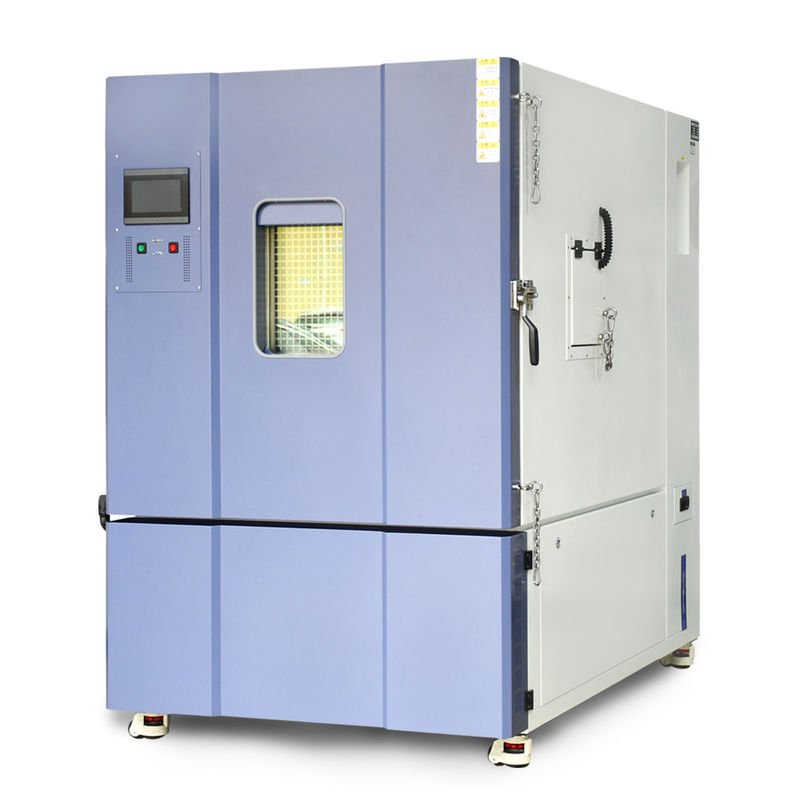

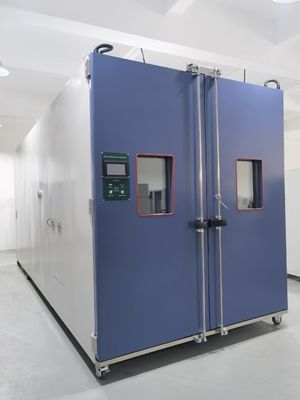

Испытательная камера с постоянной температурой и влажностью

Количество

1 комплект

Стандартный

1. GB11158 Технические условия высокотемпературной испытательной камеры

2. GB10589-89 Технические условия низкотемпературной испытательной камеры

3. GB10592-89 Технические условия испытательной камеры высокой и низкой температуры

4. GB/T10586-89 Технические условия испытательной камеры с влажной температурой

5. GB/T2423.1-2008 Метод испытания в испытательной камере низкой температуры

6. GB/T2423.2-2008 Метод испытания для испытательной камеры высокой температуры

7. GB/T2423.3-2006 Метод испытания в испытательной камере влажной температуры

8. GB/T2423.4-2008 Метод испытания для переменного влажного тепла

9. GB/T2423.22-2002 Метод испытания для изменения температуры

IEC 60068-2-1.1990 Метод испытаний в испытательной камере низкой температуры

IEC 60068-2-2.1974 Метод испытаний в испытательной камере высокой температуры

12. GJB150.3 испытание на высокой температуре

GJB150.4 испытание на низкой температуре

14. GJB150.9 Испытание влажной температуры

Особенности

Совершенный дизайн формы, высокое качество внешнего вида, низкий уровень шума оборудования, простая эксплуатация, безопасный и надежный

Запрещенные предметы для экспериментального оборудования

1Испытание или хранение образцов горючих, взрывоопасных и летучих веществ

2Образцы коррозионных веществ для испытаний или хранения

3. Испытания или хранение биологических образцов

4. Испытание или хранение образцов сильных источников электромагнитных излучений

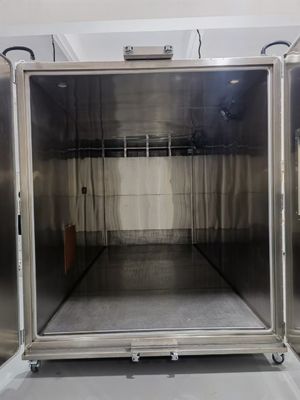

Размер внутренней и внешней коробки

Размер внутренней коробки: (W*H*D) 2000 мм*2000 мм*2000 мм

Температурный диапазон

-40 ~ +150°

Диапазон влажности

20 ‰ 98%

Диапазон контроля температуры и влажности

Стабильность управления

Температура ±0,5°C; влажность ±2%

Единообразие распределения

Температура ±2,0°C; влажность ±3,0%

Резолюция

Температура: 0,01°C; влажность: 0,1%R.H.

Время нагрева

Среднее 3°C/мин, нелинейное нагревание

Время охлаждения

Среднее охлаждение 1°C/мин, нелинейное охлаждение

Предел температуры

Максимальная температура +150°C; минимальная температура -70°C

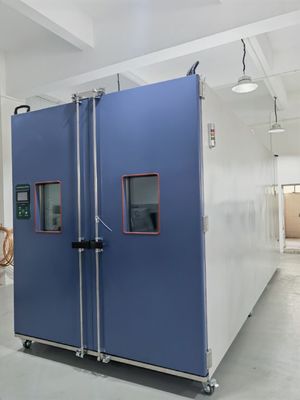

Краткое представление о структуре ящика

Весь комплекс разделен на три сочетания: лаборатория, шкаф электрического управления и машинное помещение: левая верхняя часть - лаборатория,который состоит из лабораторного резервуара теплоизоляционного слоя, и одна дверь слева используется для входа и выхода; электрический шкаф управления расположен на правой стороне, а панель Он в основном состоит из контроллера температуры,кнопка переключения, и индикатор защиты от неисправностей; машинное помещение расположено ниже лаборатории и состоит из фильтров, электромоторных клапанов, деталей цепи, компрессоров и других принадлежностей.

Материал раковины

Краска для стальных плит

Материал внутренней коробки

SUS#304 Плита из нержавеющей стали

Изолирующий материал

Твердая пенополиуретановая пенопласт + стеклянная вата

Нажмите

1 Силиконовая пенопрессовка

Стеллаж

В коробке 2 полки из нержавеющей стали с регулируемой высотой

Нагреватель

Принять Тайваньский импортируемый нержавеющий сталь плавник типа радиатор трубы нагревательная труба

Увлажнитель

Конструкция цилиндра с разделенной увлажнением

Вентилятор

двигатель

Расширение вала из нержавеющей стали

Ветряное колесо из алюминиевого сплава с многокрылатым лезвием вентилятора

Специальная регулируемая система подачи и циркуляции воздуха на люке

Дверь коробки

Одной двери, двойной двери, вставленной нереактивной плоской ручки

Три слоя вакуумного стекла для увеличения окна

Электрическое отопление, автоматическое размывание, светодиодное освещение

Резервуар воды

1 встроенный съемный резервуар для воды (легко очищаемый)

1 автоматический насос водоснабжения (автоматически транспортирует водоснабжение из нижнего резервуара в верхний слой)

Устройство сигнализации о нехватке воды

Трикотаж

Нижняя часть фюзеляжа оснащена четырьмя универсальными колесами из полиуретана

Особенности системы охлаждения

Технология многоступенчатой автоматической регулировки грузоподъемности

Компрессор ~ французский герметический компрессор марки "Tecumseh"

Конденсатор ~ тип крыльца с тайваньским охлаждающим вентилятором

Выпариватель ~ Многоступенчатая автоматическая регулировка грузоподъемности типа лопаток

Расширительный клапан ~ Европейские и американские импортные компоненты

Охладитель ~ Экологически чистый охлажденный охладитель

Аксессуары ~ Сушилка, сепаратор масла, холодильное окно и т.д...

Изображение контроллера

Метод контроля

Система контроля температуры и влажности баланса (BTHC) контролирует SSR PID, так что количество нагрева и увлажнения системы равно потере тепла и влажности,так что он может быть использован стабильно в течение длительного времени.

Характеристики контроллера

Независимые исследования и разработки

Программируемый логический контроллер

ЖК-дисплей, цветный экран

Тип прямых клавиш сенсорного экрана

Программируемый контроллер температуры и влажности одновременно

Китайский и английский дисплей

7-дюймовый большой цветный экран

Большой ЖК-контроллер с высокой контрастностью и регулируемой функцией подсветки.

Спецификации контроллера

Точность: температура ±0,1°C, влажность ±1%R.H.

Разрешение: температура ± 0.1, влажность ± 0,1% RH

С верхней и нижней границами режима ожидания и сигнализации

Выбор входного сигнала температуры и влажности PT 100Ω*2 (сухие и влажные лампы)

9 групп настроек параметров управления P.I.D, автоматическое расчетное действие P.I.D.

Автоматическая коррекция влажной и сухой лампы

Функция отображения на экране

Принять диалоговый тип экрана, нет необходимости вводить клавиши, экран напрямую касаться опций

Настройки температуры и влажности (SV) и фактические (PV) значения отображаются непосредственно

Может отображать номер текущей программы, сегмент, оставшееся время и время цикла

·Функция накопленного времени работы

Значение настройки программы температуры и влажности отображается в графической кривой с функцией выполнения кривой программы отображения в режиме реального времени

С отдельным экраном редактирования программы, каждая страница может вводить не менее 5 сегментов температуры, влажности и времени

Китайский и английский языки можно по своему усмотрению переключать.

Появляется экран предупреждения об ошибке.

Экран можно регулировать для подсветки

Функцию защиты экрана можно настроить на таймер, TIMER или ручное выключение.

Программа мощности и функции управления

Доступные группы программ: максимум 120 PATTEN

Используемая емкость памяти: в общей сложности 1200 сегментов

Повторяемые команды: каждая команда может выполняться до 999 раз

Производство программы использует стиль диалога, с такими функциями, как редактирование, очистка и вставка.

СЕГМЕНТЫ Время настройки 099Hour59Min

С отключенной памятью программы, он будет автоматически запускать и продолжать выполнять функции программы после включения

Графические кривые могут отображаться в реальном времени во время выполнения программы

С плановыми функциями запуска и остановки

С функцией регулировки даты и времени

Функция блокировки клавиатуры и экрана (LOCK)

Компрессор

Французский герметический компрессор марки "Tecumseh"

Картинки компрессора

Конденсатор

Тип лопаток с тайваньским охлаждающим вентилятором

Обогреватель

Автоматическое регулирование многосекционной грузоподъемности типа "фины"

Вентиль расширения

Европейские и американские импортные компоненты

Рефрижератор

Экологически чистые замороженные хладагенты (США Honeywell экологически чистые хладагенты R404A и R23)

Особенности

Принять технологию многоступенчатой автоматической регулировки грузоподъемности

Помощный холодильник

Сушилка, сепаратор масла, холодильное окно и т.д.

Резервуар для воды

1 встроенный резервуар для воды

Качество воды

Добавьте очищенную воду или дистиллированную воду (вода из-под крана будет иметь грязь, которая легко закроет трубопровод и повлияет на тестирование продукта)

Защитное устройство

1Контроллер мощности тиристора с нулевым пересечением

2. Загревный переключатель защиты от сжигания воздуха

3. переключатель защиты от давления на компрессоре

4Перегрузка компрессора и переключатель защиты от перенапряжения

5. переключатель защиты от фазовых потерь

6Никакого защитника от перегрузки.

7. переключатель защиты от нехватки воды в резервуаре

8. Быстрое страхование отопления и увлажнения

Используйте напряжение

220В±10% 50Гц

Сила

7 кВт

Допустимая среда

0 ~ 30°C

Область, гарантирующая производительность

5 ~ 25°C

Шрубная крышка

Ø50 мм испытательное отверстие на левой стороне фюзеляжа с винтовой крышкой 1 набор

Нетканые

Стандартное испытание нетканой ткани 3 шт.

Спецификации

При заказе предоставьте копию

Учебное пособие

Руководство по устройству
